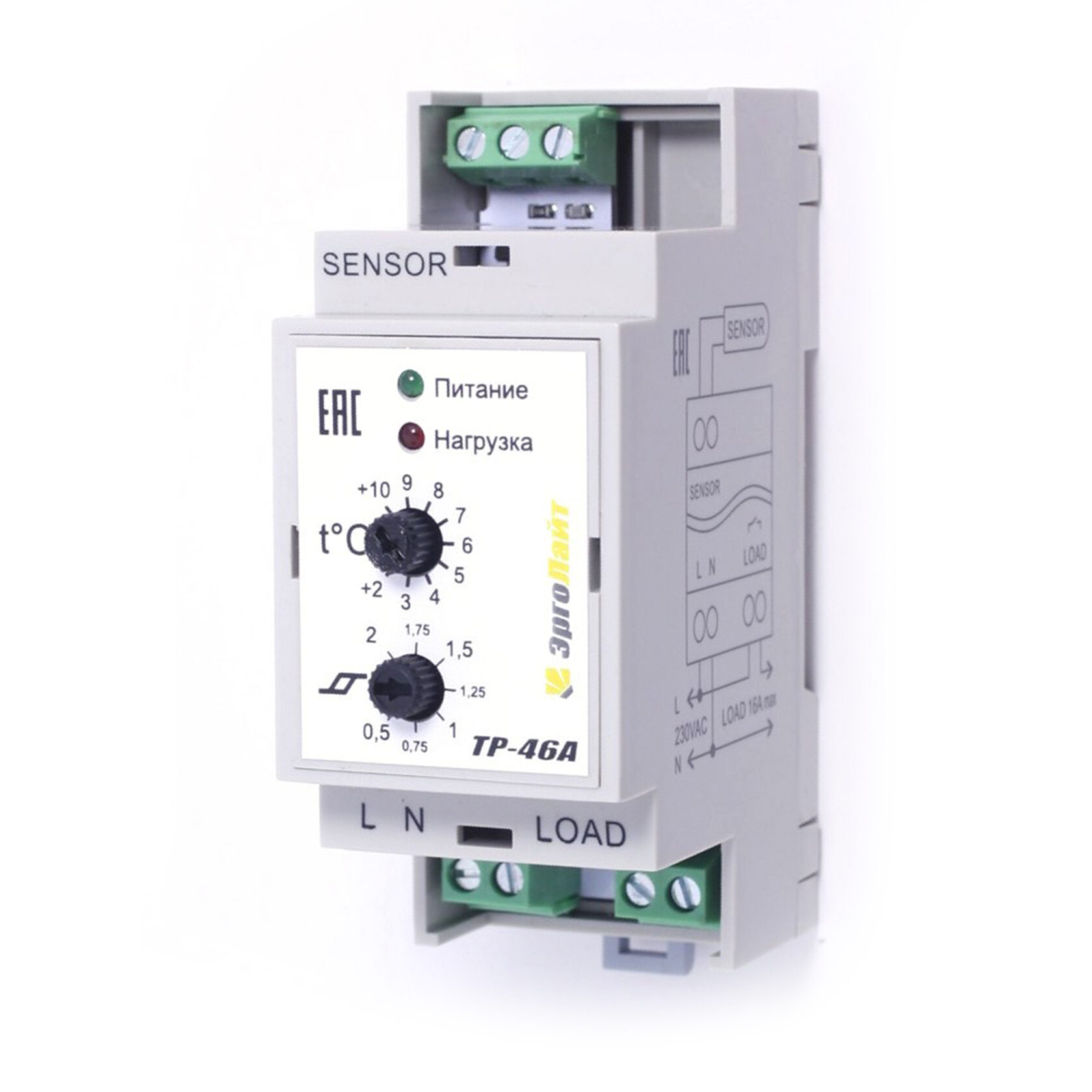

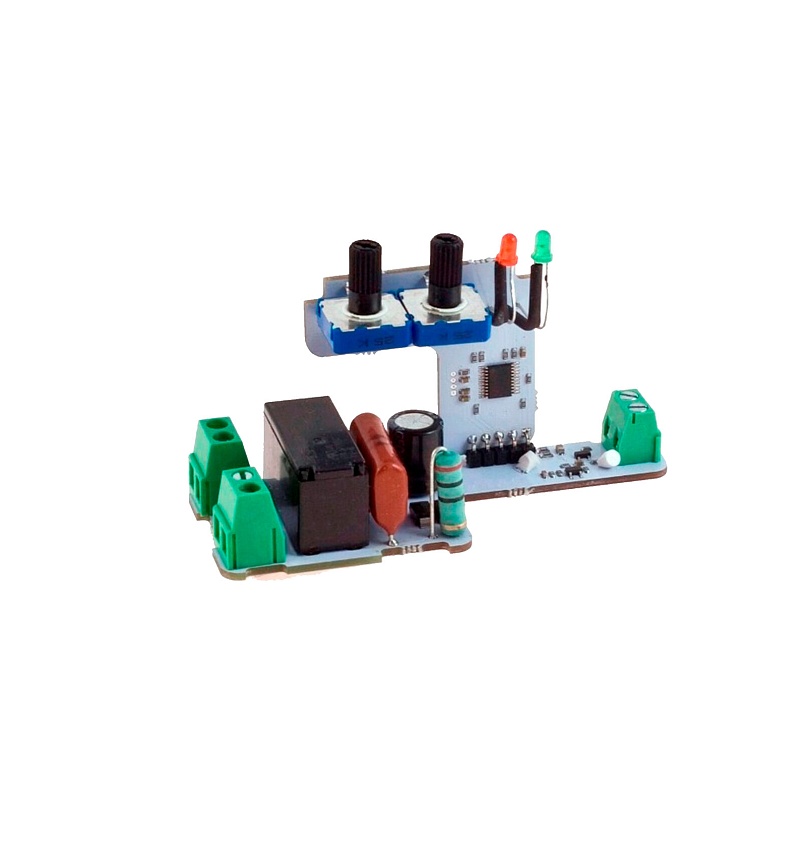

Терморегулятор ТР-46А

Терморегулятор ТР-46А для поддержания заданной температуры

Назначение ТР-46А

Управление кабельным обогревом в зимнее время: крыш, карнизов, водостоков, ступеней, дорожек, трубопроводов, резервуаров.
Датчик температуры крепится непосредственно на обогреваемую поверхность либо на греющий кабель.


Алгоритм работы ТР-46А

Терморегулятор включит реле, когда температура датчика опустится ниже заданной температуры t минус гистерезис. Терморегулятор выключит реле, когда температура датчика поднимется выше заданной температуры t плюс гистерезис.
Если подали питание, а температура датчика была внутри гистерезиса, то реле не включится, пока температура датчика не опустится ниже заданной температуры t.


Характеристики:

• Температурный диапазон регулирования:
  от +2°С до +10°С (верхний регулятор);
  Гистерезис: 0,5 ... 5°С (нижний регулятор);

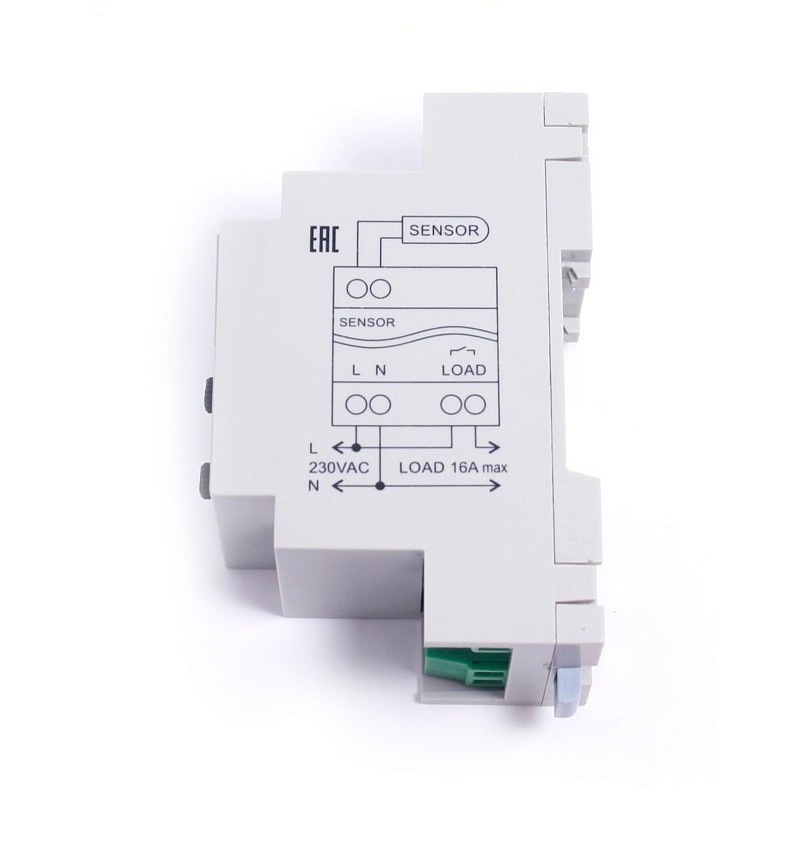

• Пластиковый корпус на DIN-рейку. Занимает 2 стандартных места - 2DIN;
• Гарантия — 2 года;
• Комплектуется цифровым датчиком температуры DS-125M на проводе длиной 3м в металлическом наконечнике;
• Возможно подключение датчика по двухпроводной схеме (с "паразитным питанием");
• Сигнализация обрыва датчика температуры (мигает индикатор нагрузки);
• Возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация");
• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• Максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация";
• Максимальный ток нагрузки: 16 А;
• Потребляемая мощность без нагрузки: 0,3 В·А;
• Габаритные размеры терморегулятора: не более 91 х 37 х 58 мм;

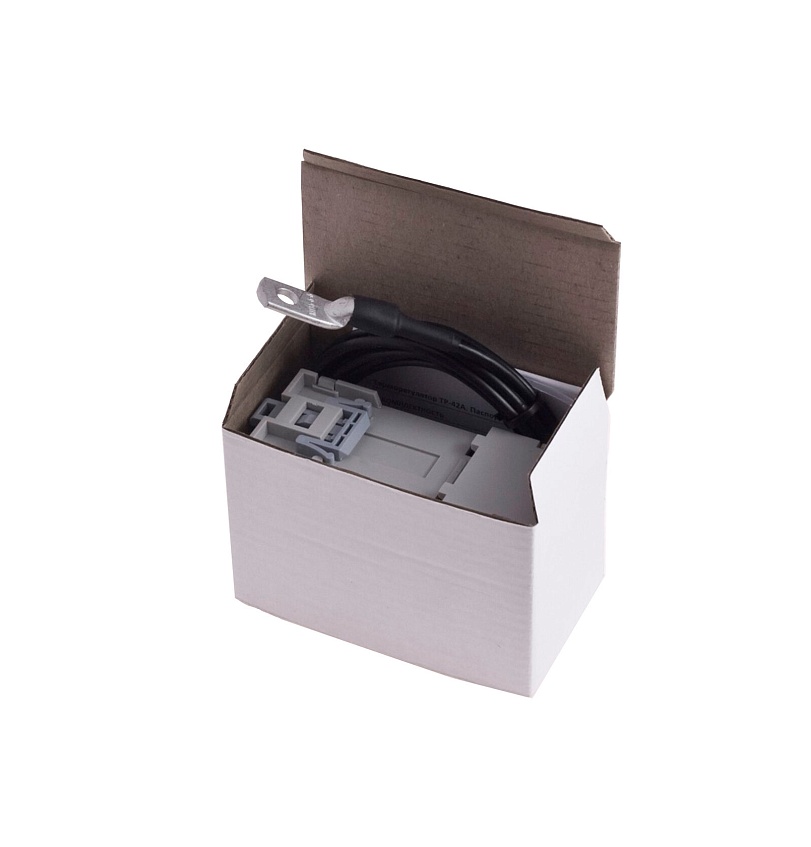

• Вес с датчиком и инструкцией в упаковке: не более 250 г;
• Габаритные размеры упаковки: 96х56х65 мм.

Характеристики цифрового температурного датчика DS-125М:


• Цифровой температурный сенсор: DS18B20;
• Температурный сенсор находится в алюминиевом кабельном наконечником диаметром 12 мм с отверстием для крепления;
• Длина кабеля температурного датчика - 3 м;
• Возможно наращивание кабеля любым экранированным кабелем. Максимальная длина кабеля от терморегулятора до сенсора: 50 м;
• Тип кабеля: экранированная витая пара для уличной прокладки;
• Рабочий температурный диапазон кабеля: от -40°С до +60°С (но сам сенсор работает от -55°С до +125°С);
• Количество проводников в кабеле: 4. Полярность подключения указана в паспорте на изделие.
