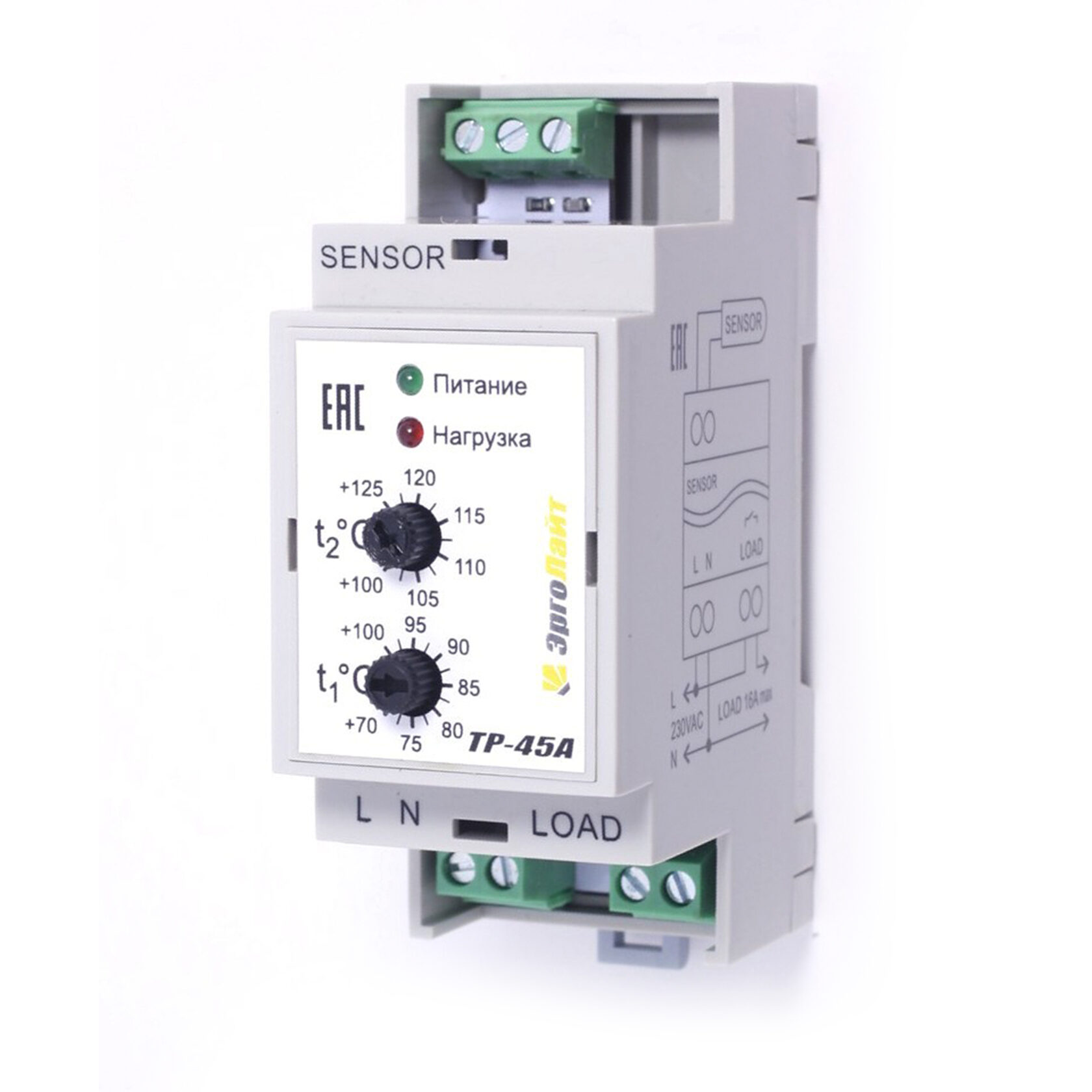

Терморегулятор ТР-45А

Терморегулятор ТР-45А для поддержания заданной температуры

Назначение ТР-45А

ТР-45А предназначен для поддержания заданной температуры обогреваемого объекта. Датчик температуры необходимо крепить на греющий кабель либо на обогреваемую поверхность.

Алгоритм работы ТР-45А

Терморегулятор включит реле, когда температура датчика опустится ниже заданной границы t1. Терморегулятор выключит реле, когда температура датчика поднимется выше границы t2.
Если подали питание, а температура датчика была между заданными границами t1 и t2, то реле не включится, пока температура датчика не опустится ниже границы t1.

Характеристики:

• температурный диапазон регулирования двухуставочный:
  t2 нижний регулятор: +70°С ... +100°С;
  t1 верхний регулятор: +100°С ... +125°С;
• пластиковый корпус на DIN-рейку. Занимает 2 стандартных места - 2DIN;
• гарантия — 2 года;
• комплектуется цифровым датчиком температуры DS-125MV на высокотемпературном проводе длиной 3м в металлическом наконечнике;
• возможно подключение датчика по двухпроводной схеме (с "паразитным питанием");
• сигнализация обрыва датчика температуры (мигает индикатор нагрузки);
• возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация")
• диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;

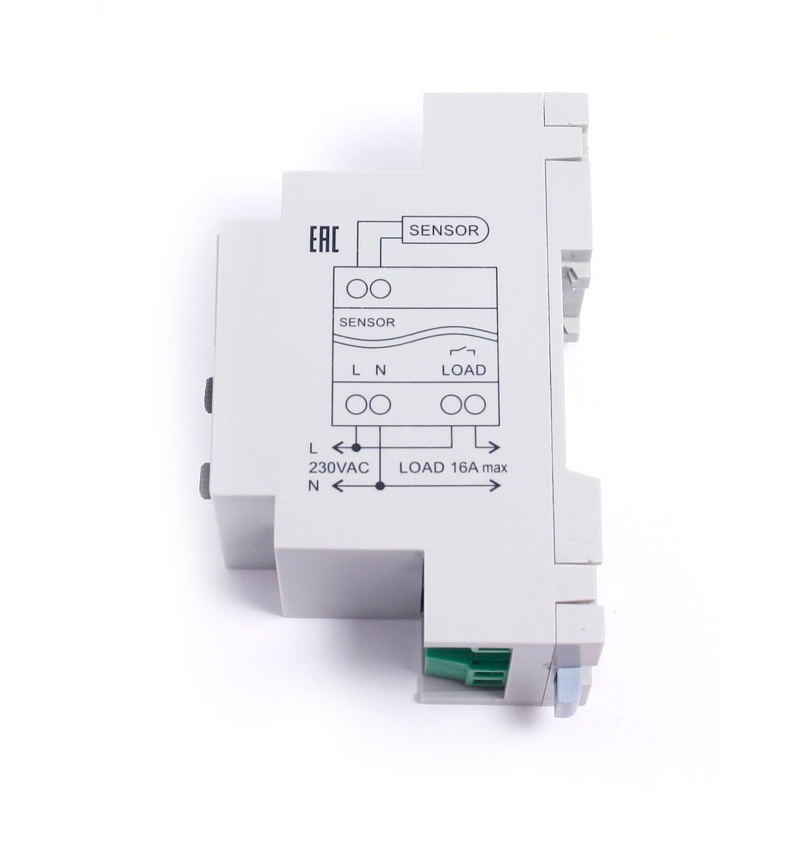

• максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация".
• максимальный ток нагрузки: 16 А;
• потребляемая мощность без нагрузки: 0,3 В·А;
• габаритные размеры терморегулятора: не более 91 х 37 х 58 мм;

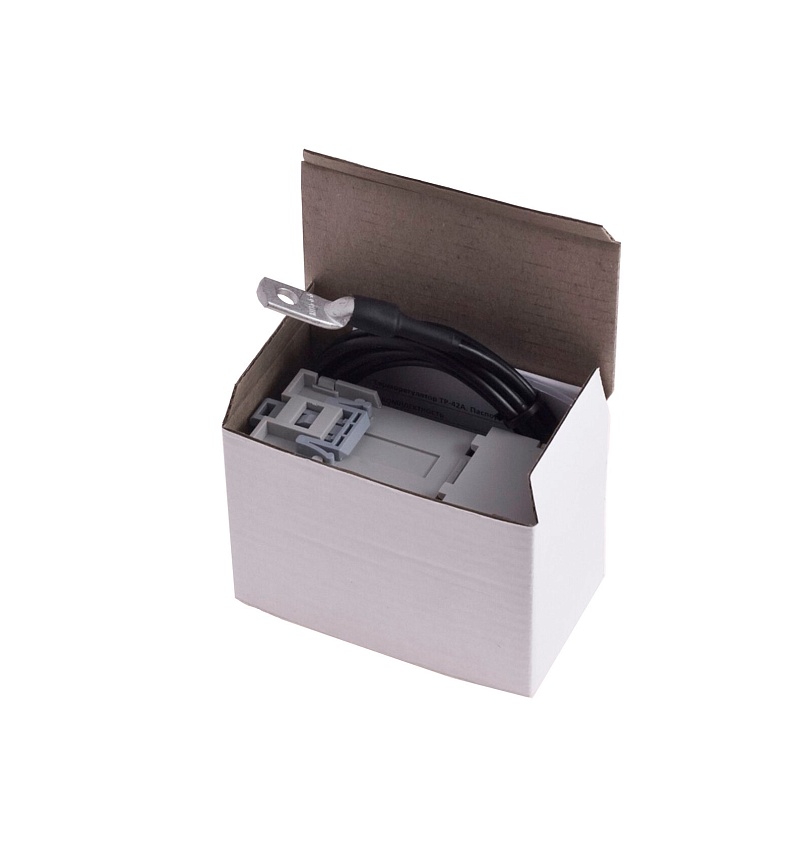

• вес с датчиком и инструкцией в упаковке: не более 250 г;
• габаритные размеры упаковки: 96х56х65 мм

Характеристики цифрового высокотемпературного температурного датчика DS-125МV:

• Кабель высокотемпературный ПРКС 3х1 мм2 диаметром 8 мм в двойной силиконовой оболочке (долговременно выдерживает температуру до 180°С);
• В датчике применяется цифровой температурный сенсор DS18B20;
• В датчике DS-125MV температурный сенсор находится в алюминиевом кабельном наконечнике диаметром 12 мм с отверстием для крепления;
• Длина провода температурного датчика - 3 м. Под заказ - длина до 50 м;
• Температурный диапазон работы датчика: от минус 55°С до плюс 125°С.
