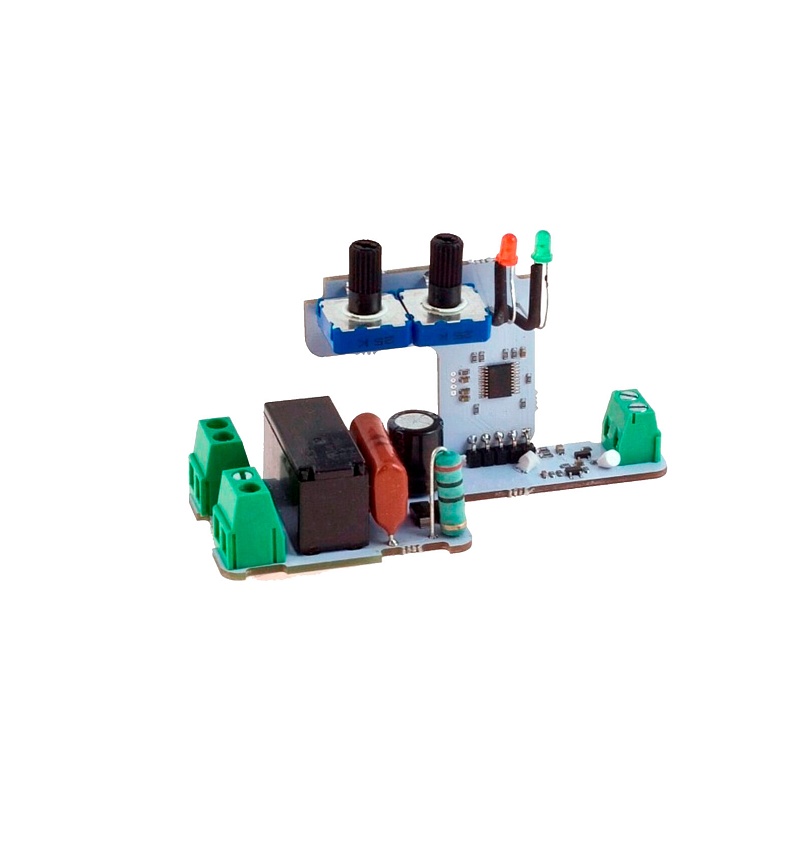

Терморегулятор ТР-41А и ТР-41В с датчиком DS-125M

Терморегулятор ТР-41А и ТР-41В управление кабельным обогревом

 Область применения ТР-41А

Управление кабельным обогревом в зимнее время: крыш, карнизов, водостоков, ступеней, дорожек, трубопроводов, резервуаров.
Датчик температуры крепится непосредственно на обогреваемую поверхность либо на греющий кабель.

Алгоритм работы ТР-41А

Терморегулятор включит реле, когда температура датчика опустится ниже заданной границы t1. Терморегулятор выключит реле, когда температура датчика поднимется выше границы t2.
Если подали питание, а температура датчика была между заданными границами t1 и t2, то реле не включится, пока температура датчика не опустится ниже границы t1.

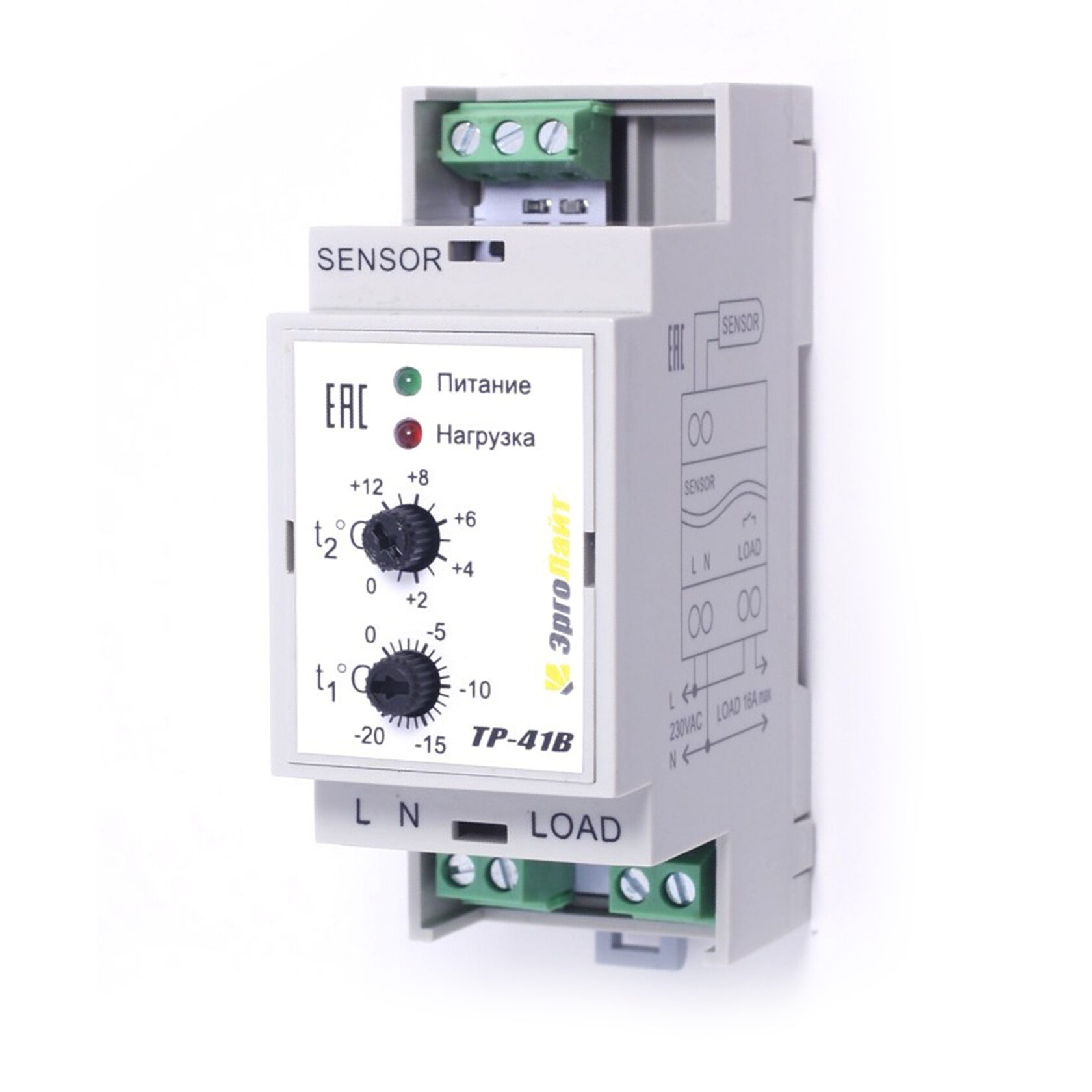

Область применения ТР-41В

В основном служит для экономии электроэнергии при работе системы управления отоплением в заданном температурном диапазоне.
Пример. Необходимо выполнить последовательное включение двух терморегуляторов.
ТР-41В измеряет уличную температуру и при попадании уличной температуры в заданный t1 и t2 диапазон подает питание на другой терморегулятор (с литерой А на конце, например ТР-22А или ТР-42А). Датчик температуры второго терморегулятора устанавливается на обогреваемый объект. Второй терморегулятор (ТР-22А или ТР-42А) поддерживает заданную температуру обогреваемого объекта.
Таким образом система включает обогрев только в нужном диапазоне уличной температуры, не допуская излишнего нагрева объекта и повышенного расхода электроэнергии.
Датчик температуры должен измерять температуру окружающей среды, а не обогреваемого объекта.

Алгоритм работы ТР-41В

Терморегулятор включает реле, если значение температуры датчика находится между верхним и нижним заданными пределами температуры.
Терморегулятор выключает реле, если значение температуры датчика находится вне заданных пределов температуры.

Характеристки:

• Температурный диапазон регулирования двухуставочный:
  t2 нижний регулятор: -20°С ... 0°С;
  t1 верхний регулятор: 0°С ... +12°С;

• Пластиковый корпус на DIN-рейку. Занимает 2 стандартных места - 2DIN;

• Гарантия — 2 года;

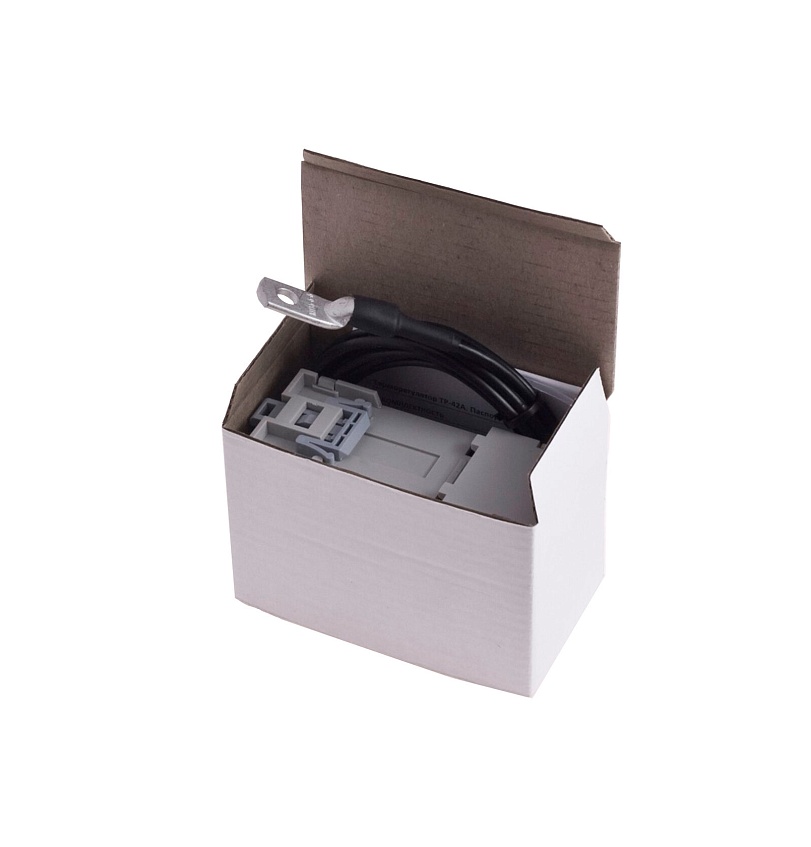

• Комплектуется цифровым датчиком температуры DS-125M на проводе длиной 3м в металлическом наконечнике;

• Возможно подключение датчика по двухпроводной схеме (с "паразитным питанием");

• Сигнализация обрыва датчика температуры (мигает индикатор нагрузки);

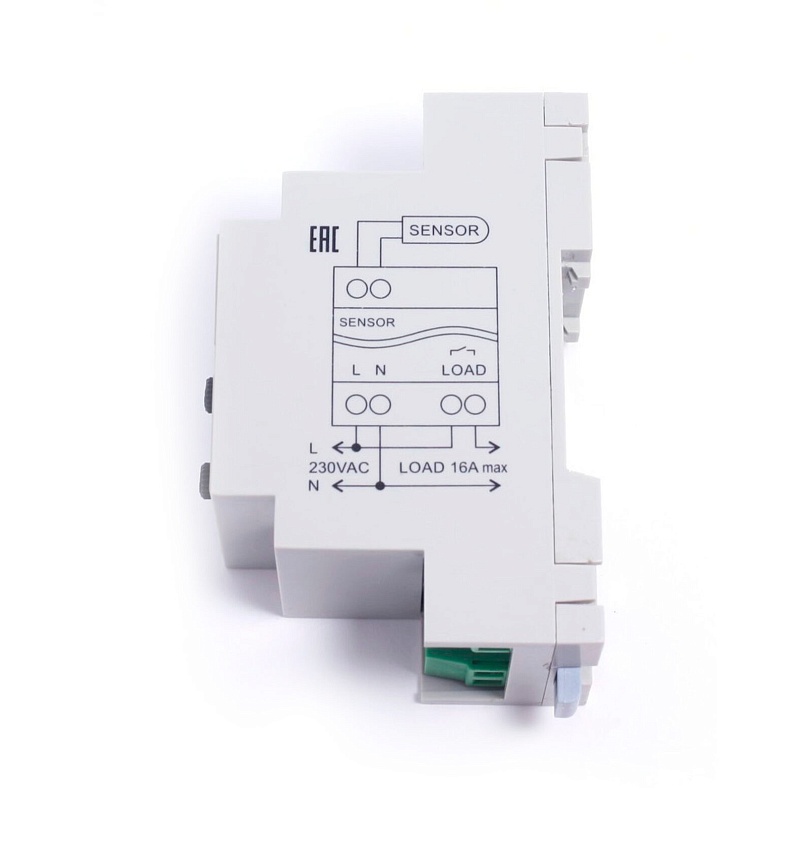

• Возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация");

• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;

• Максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация";

• Максимальный ток нагрузки: 16 А;

• Потребляемая мощность без нагрузки: 0,3 В·А;

• Габаритные размеры терморегулятора: не более 91 х 37 х 58 мм;

• Вес с датчиком и инструкцией в упаковке: не более 250 г;

• Габаритные размеры упаковки: 96х56х65 мм.

Характеристики цифрового температурного датчика DS-125М:

• Цифровой температурный сенсор: DS18B20;

• Температурный сенсор находится в алюминиевом кабельном наконечником диаметром 12 мм с отверстием для крепления;

• Длина кабеля температурного датчика - 3 м;

• Возможно наращивание кабеля любым экранированным кабелем. Максимальная длина кабеля от терморегулятора до сенсора: 50 м;

• Тип кабеля: экранированная витая пара для уличной прокладки;

• Рабочий температурный диапазон кабеля: от -40°С до +60°С (но сам сенсор работает от -55°С до +125°С);

• Количество проводников в кабеле: 4. Полярность подключения указана в паспорте на изделие.
