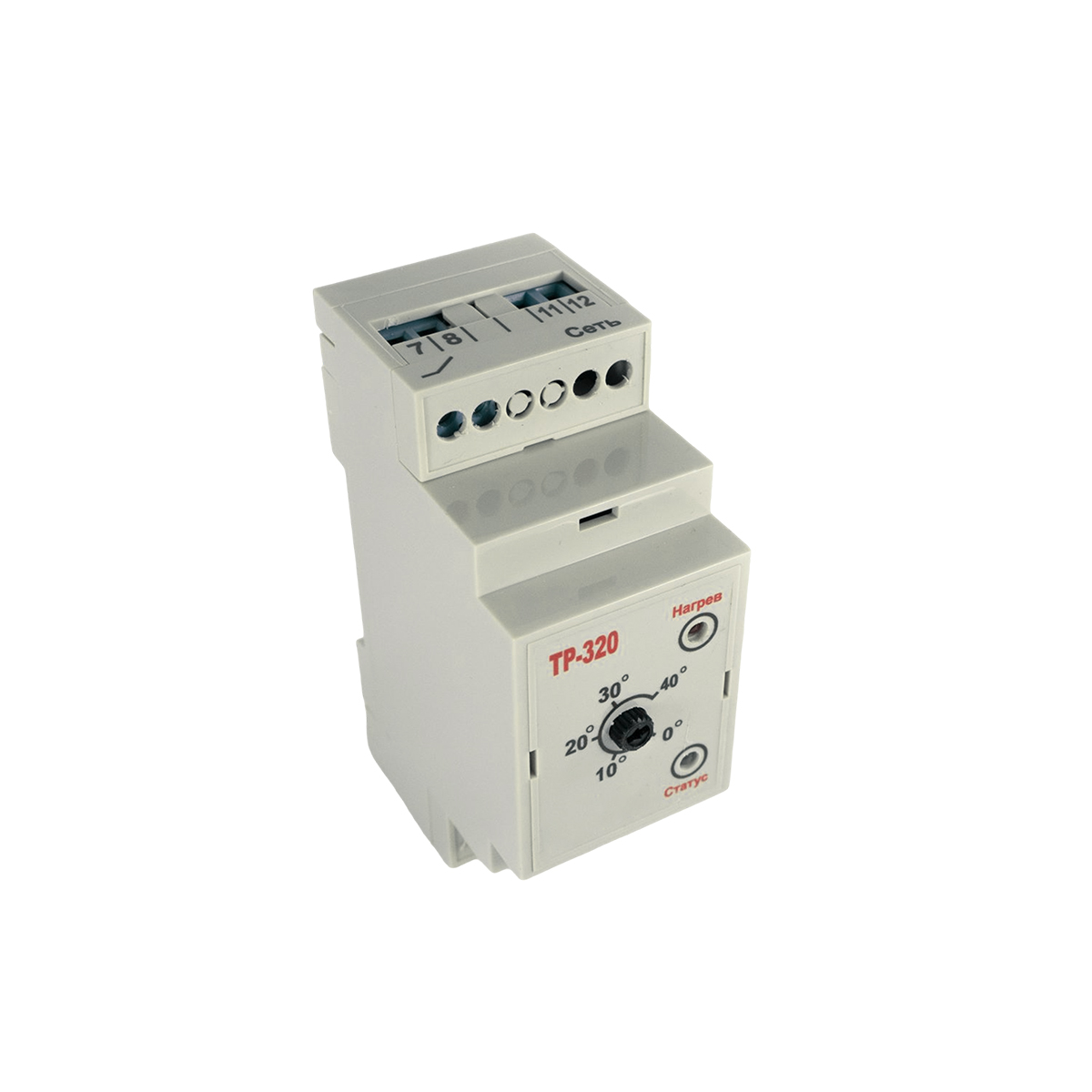

Терморегулятор ТР-320

Терморегулятор ТР-320 для автоматического поддержания заданной температуры

Терморегулятор ТР-320 предназначен для автоматического поддержания температуры. Диапазон регулировки температуры от 0ºС до +40ºС. Точность поддержания ±2ºС. Управление может производиться как встроенным реле (16А), так и через внешние управляемые контакторы.

Технические характеристики терморегулятора ТР-320:

·         Номинальное напряжение питания 110-245 В, 50 Гц;
·         Ток потребления 0,006А (1,3Вт);
·         Степень защиты оболочки IP20;
·         Максимальный ток нагрузки одного реле 16А;
·         Температура эксплуатации -20 ºС…+45ºС;
·         Тип крепления в шкаф DIN, 2 модуля;
·         Габаритные размеры 35 х 95 х 60 мм;
·         Относительная влажность, не более 85,00%;
·         Масса 100 г;
·         Пределы регулирования температурного диапазона 0ºС…+40ºС;
·         Тип температурного датчик TS05 (аналоговый);

Максимальное удаление датчика:
— при использовании витой пары типа UTP 200 м;
— без использования витой пары 50 м.

Устройство и принцип работы терморегулятора ТР-320

С периодичностью один раз в секунду терморегулятор считывает значение с датчика температуры и в зависимости от разницы заданной и текущей температуры объекта включает или отключает обогрев. Прибор также определяет неисправность датчика температуры и соединительных проводов. В случае обрыва или замыкания датчика, терморегулятор включает индикацию ошибки и переходит в режим ограничения мощности.

В режиме ограничения мощности терморегулятор ТР-320 работает по следующему алгоритму:
— 20 минут нагрев;
— 30 минут пауза.

Датчик температуры воздуха TS05 не входит в комплект поставки терморегулятора и приобретается отдельно.
