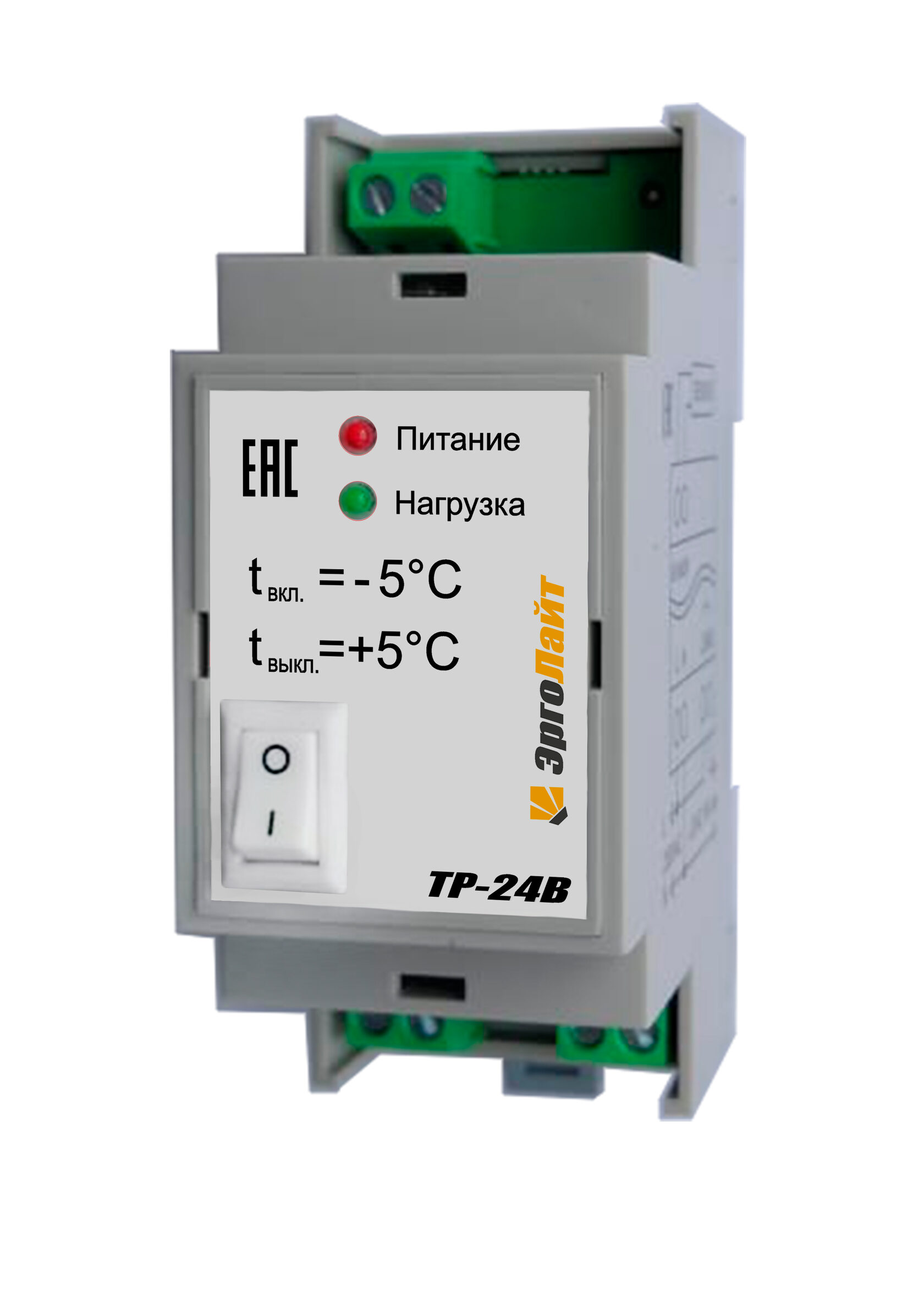

Терморегулятор ТР-24В

Терморегулятор ТР-24В управление кабельным обогревом

Терморегулятор с фиксированными настройками температуры.

Область применения ТР-24В

Управление кабельным обогревом в зимнее время: крыш, карнизов, водостоков, ступеней, дорожек.
Датчик температуры крепится непосредственно на обогреваемую поверхность либо на греющий кабель.

Алгоритм работы ТР-24В

Терморегулятор включает реле, если значение температуры датчика находится между верхним и нижним пределами температуры, т.е. внутри диапазона от минус 5°С до плюс 5°С.
Терморегулятор выключает реле, если значение температуры датчика находится вне заданных пределов температуры.

Характеристики:

• Температурный диапазон регулирования фиксированный: tвкл : -5°С, tвыкл: +5°С;
• Пластиковый корпус на DIN-рейку. Занимает 2 стандартных места - 2DIN;
• Гарантия — 2 года;
• Комплектуется аналоговым датчиком температуры AS-10 на проводе длиной 3м в пластиковом наконечнике;
• Сигнализация обрыва датчика температуры (мигает индикатор нагрузки);

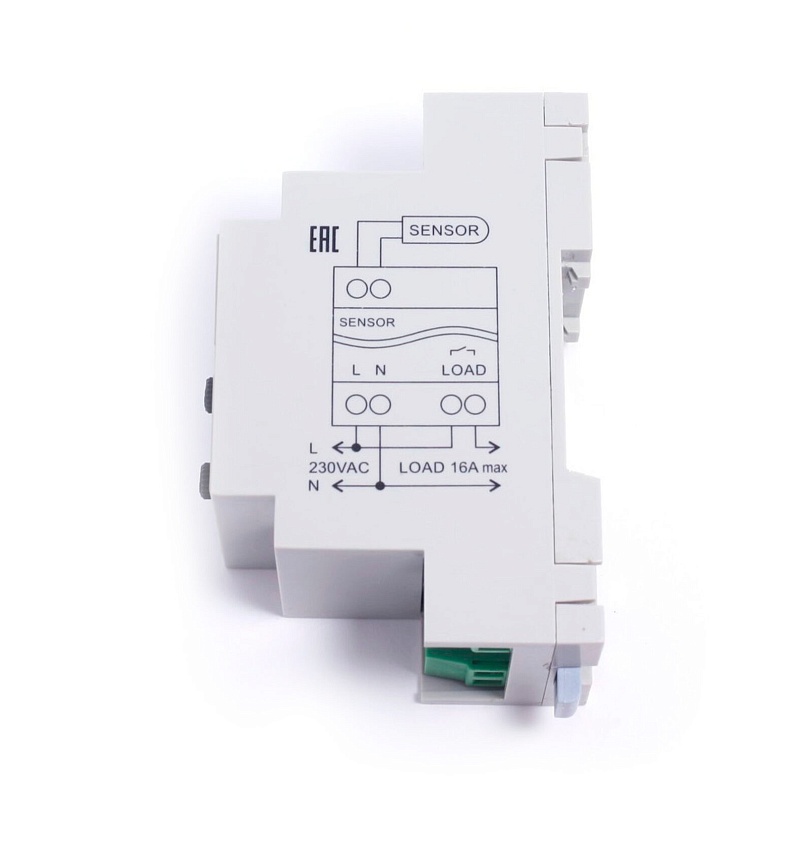

• Возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация");
• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• Максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация";
• Максимальный ток нагрузки: 16 А;
• Потребляемая мощность без нагрузки: 0,3 В·А;
• Габаритные размеры терморегулятора: не более 91 х 37 х 58 мм;
• Вес с датчиком и инструкцией в упаковке: не более 250 г;
• Габаритные размеры упаковки: 96х56х65 мм.

Характеристики температурного датчика AS-10 и AS-10M:

• В датчике AS-10 температурный сенсор закрыт пластиковым наконечником диаметром 6 мм;
• В датчике AS-10M температурный сенсор закрыт металлическим кабельным наконечником диаметром 9 мм с отверстием для крепления;
• Длина провода датчика температуры - 3 м;
• Температурный диапазон работы от минус 20°С до плюс 55°С;
• Аналоговый температурный сенсор производства Vishay;
• Сопротивление 10 кОм при 25°С. β = 3900.
